两轮电单车可定制解决方案

electric bicycles fire protection solution

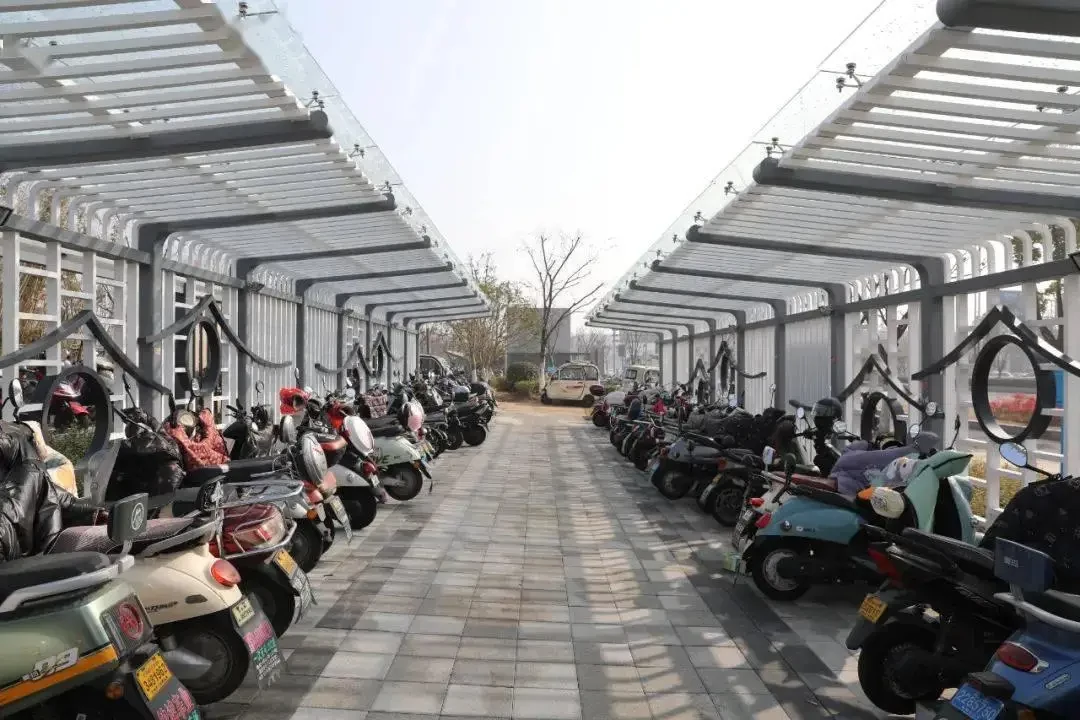

电动自行车充电区域

消防安全AI整体解决方案

随着电动两轮车的普及，充电硬需求也在不断增加。由于电动两轮车在充电过程中因充电过载、过热、电气故障等带来较大的火灾风险，因此配备完善的消防安全系统至关重要。消防安全系统能够在火灾发生时，准确及时发现并采取有效的灭火措施，最大限度地减少火灾造成的损失，保护人员生命安全和财产安全，是保障充电设施及周边环境安全的重要组成部分，对于预防和控制火灾事故具有关键作用。

系统设计

消防安全系统设计参考标准

江西省地方标准： DB4403/T 183-2021 《电动自行车停放充电场所消防安全规范》；

国家消防救援局：《电动自行车充电及停放场所消防安全管理》（报批稿）

消防安全系统设计原理

本消防安全系统区别于室内及公区的可燃物、高压电气及高压线束等传统可燃物。电动自行车充电区域主要面向电动两轮车电池单元充电，当发生热失控事故时，伴随着电池自身温度的升高，电池内部会同时释放出可燃气体，传统隔离式灭火手段（干粉、惰性气体、热气溶胶等）效果有限，需要具备“降温+隔离”双属性的灭火剂进行灭火，同时由于场所及外部具有较多高价值设备，需要具有电气兼容性，避免对设备本身产生二次损伤，如导致电气设备短路拉弧，和电池化学体系发生反应等。

消防安全系统设计

AI火灾感应识别模组：火焰探测摄像头、红外热成像仪、烟温复合探测器、声光报警器；
火灾处置组：灭火剂水箱、灭火剂增压泵、灭火剂喷放喷头、联动水阀、灭火剂喷放管道；
系统控制组-消防安全系统控制装置：数据采集、数据处理、数据传输、硬件控制；

技术指标

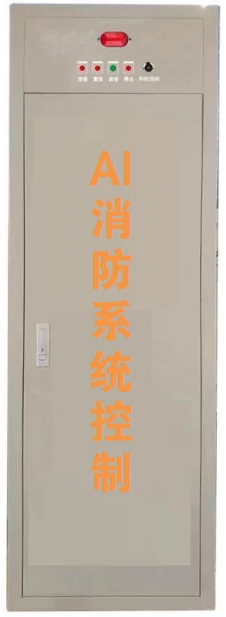

1、消防安全系统控制装置

电气参数：

供电：输入：220VAC 50Hz ；输出DC24V 2.5A

备用电池组：22.2V5AH（选配，22.2V /10AH/15AH）

无线通讯（可选）：4G 通讯模组、loRa

有线通讯：485 A/B 、CAN；

面板按键：复位、强启、停止、消音、手/自动；

输出接口：干接点*2、反馈*2 、485*1 、CAN*1、

外形尺寸：1530*590*590mm

安装方式：落地式

2、AI火灾感应识别模组

一款红外热释成像、温度、烟雾的探测、报警、反馈及灭火装置启动或远程控制的终控装置；设备由感知系统、处理器、电源系统、检测系统，控制输出端口等组成，可以根据客户需求拓展更多控制器或其它检测设备。设备可以实现AI学习，搭配物联网进行远程监控控制或单机操作。

3、灭火喷头

当场所发生火情或温度异常升高时，喷淋系统被触发。水或灭火介质通过管道输送至喷嘴，喷嘴将其以特定的形状和角度喷出，形成均匀的水雾或水流，覆盖在火情点及周围区域，迅速降低温度并扑灭火源。

4、联动水阀

是消防喷淋中的重要部件，通过电动装置实现远程控制操作，可与消防控制系统联动，方便在火灾发生时自动开启或关闭阀门，确保消防水能够及时准确地到达火情区域进行灭火作业。

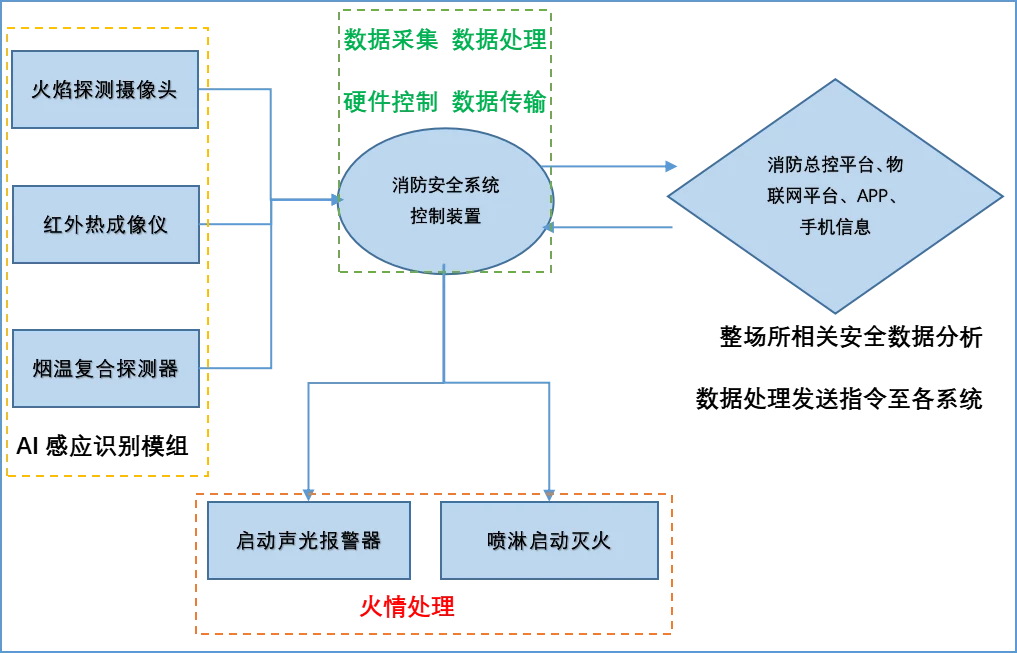

系统工作流程

技术优势

1、利用AI技术能在户外特定场所，针对保护区域进行24小时不间断动态预警；

2、根据需要，可将现场情况实时快速传递至消防指挥中心。

3、日常的运行管理，由物联网技术将消防系统运行情况准确实时在手机APP进行显示，便于实时掌握系统运行情况和维护保养。

4、当发生火情时，能在3秒内迅速作出保护措施，喷洒灭火冷却介质，最大限度控制火势蔓延。

5、当发生火情时，系统能在1秒内切断电源，以保护充电设施、线路和其他充电车辆的安全。

6、对于已建的电动自行车充电区域消防改造方便、成本低。

7、无须专用的消防水和电源。

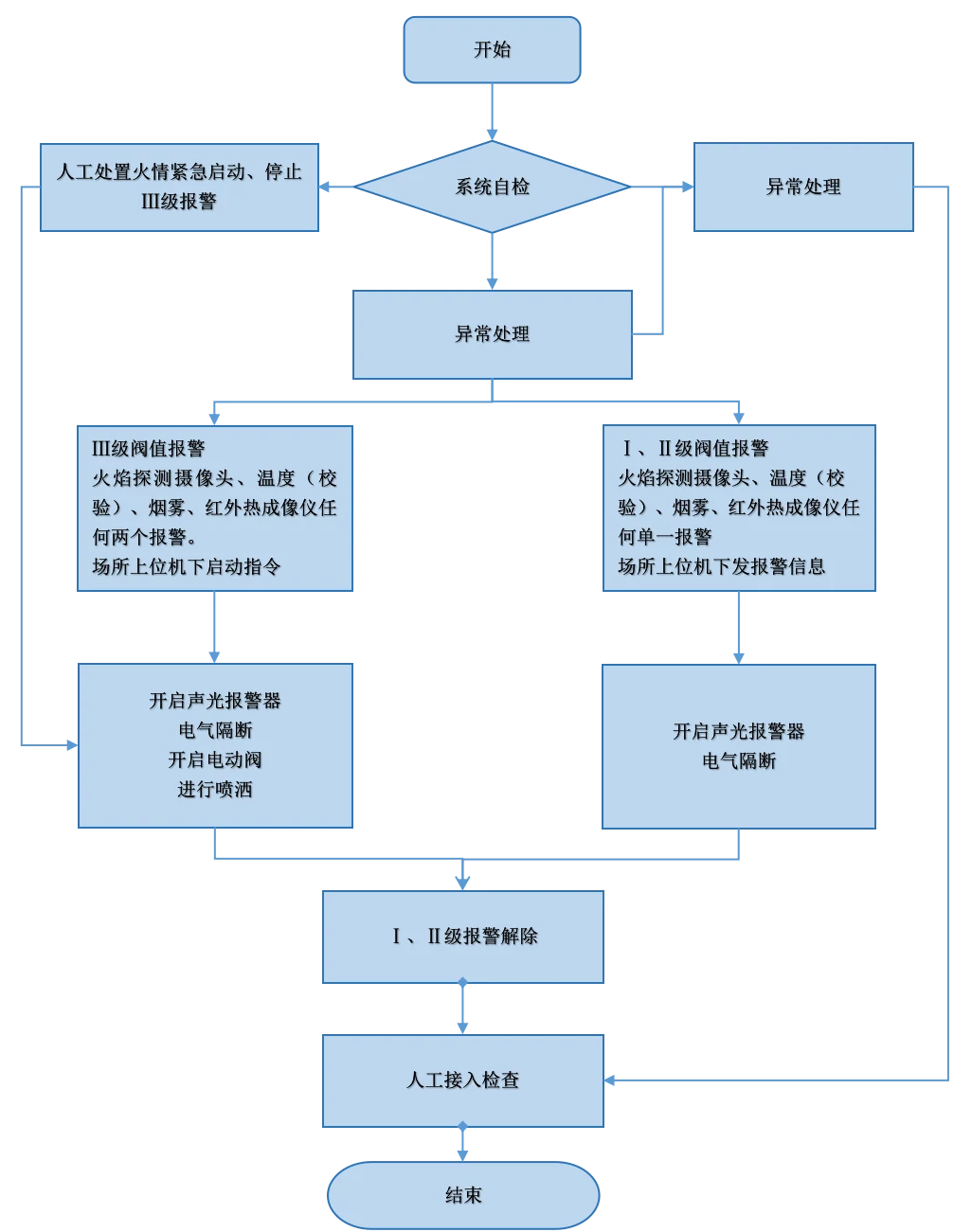

火情处理流程

系统功能特点

系统采用4G/5G通讯，安全可靠稳定；
系统自带自动巡检和断线检测功能；
485/CAN通讯端口主、备冗余，断线自动恢复，持续断线超过5秒自动报警；
消防安全系统采用并行通讯，控制器、探测终端通讯中断不影响后端模块通讯，系统响应速度小于2秒；
消防主机系统、控制器可与场所上位机等设备进行数据交互（交互设备需支持485/CAN接口及协议）；
气消主机系统具备远程启动、故障记录、事故追忆等功能，消防日志不能被修改，具备可追溯性；
场所探测：在车棚上方安装AI火灾感应识别模组，其内含烟温探测器、红外热成像仪、火焰探测摄像头等装置，将实时采集及存储温度、烟雾浓度、现场画面等；当出现异常时探测器分级推送报警信息、联动分析、及动作信息，并上消防控制器，同步分析并转发至消防管理系统、云平台、场所上位机等，将所采集分析的数据经过处理在显示屏上实时显示。
场所水系统设计：如按照喷淋装置安装，根据需求可接市政自来水网，进水口需 >DN32(可同时喷洒4个DN15的喷淋头)，水压>0.3MPA, ;单碰头水流量>15L/分钟；如不接入自来水或水压较小时，需配置消防水箱和增压设备（根据水箱大小配置泡沫灭火剂），以保证有效的灭火效果；增压泵根据具体水压和水箱容积和流量配置；优先使用市政自来水，后使用水箱水源，水箱为后备水源；
防区整体：设置手报、声光警报器、消防栓箱，喷淋装置等，当发生火情时可与消防安全系统进行联动。
如发生火情时，消防安全系统根据各探测装置的信息反馈，分级分时动作，相关关联设备可设置四级机制，其中Ⅰ、Ⅱ、Ⅲ级为预报警，Ⅳ级为启动，报警信息级状态与消防控制器等设备进行联动。
根据消防规范要求，装置嵌入了，手/自动、消音、复位、启动、急停按钮，以及声光报警器；

技术指标

系统采用4G/5G通讯，安全可靠稳定；
系统自带自动巡检和断线检测功能；
485/CAN通讯端口主、备冗余，断线自动恢复，持续断线超过5秒自动报警；
消防安全系统采用并行通讯，控制器、探测终端通讯中断不影响后端模块通讯，系统响应速度小于2秒；
消防主机系统、控制器可与场所上位机等设备进行数据交互（交互设备需支持485/CAN接口及协议）；
气消主机系统具备远程启动、故障记录、事故追忆等功能，消防日志不能被修改，具备可追溯性；
场所探测：在车棚上方安装AI火灾感应识别模组，其内含烟温探测器、红外热成像仪、火焰探测摄像头等装置，将实时采集及存储温度、烟雾浓度、现场画面等；当出现异常时探测器分级推送报警信息、联动分析、及动作信息，并上消防控制器，同步分析并转发至消防管理系统、云平台、场所上位机等，将所采集分析的数据经过处理在显示屏上实时显示。
场所水系统设计：如按照喷淋装置安装，根据需求可接市政自来水网，进水口需 >DN32(可同时喷洒4个DN15的喷淋头)，水压>0.3MPA, ;单碰头水流量>15L/分钟；如不接入自来水或水压较小时，需配置消防水箱和增压设备（根据水箱大小配置泡沫灭火剂），以保证有效的灭火效果；增压泵根据具体水压和水箱容积和流量配置；优先使用市政自来水，后使用水箱水源，水箱为后备水源；
防区整体：设置手报、声光警报器、消防栓箱，喷淋装置等，当发生火情时可与消防安全系统进行联动。
如发生火情时，消防安全系统根据各探测装置的信息反馈，分级分时动作，相关关联设备可设置四级机制，其中Ⅰ、Ⅱ、Ⅲ级为预报警，Ⅳ级为启动，报警信息级状态与消防控制器等设备进行联动。
根据消防规范要求，装置嵌入了，手/自动、消音、复位、启动、急停按钮，以及声光报警器；

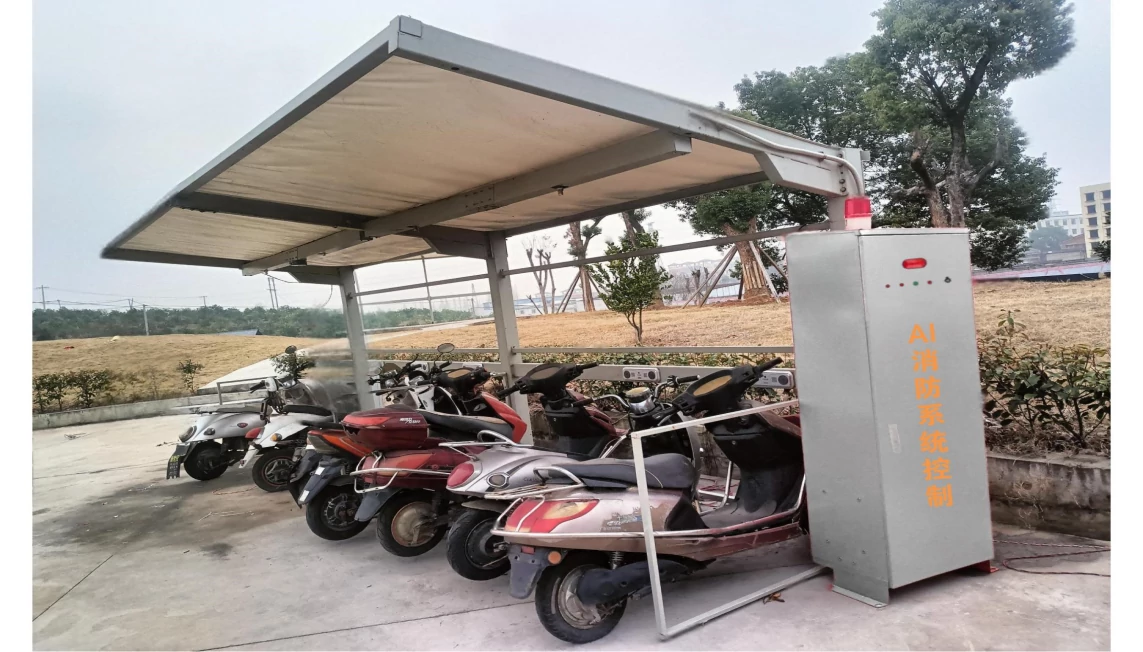

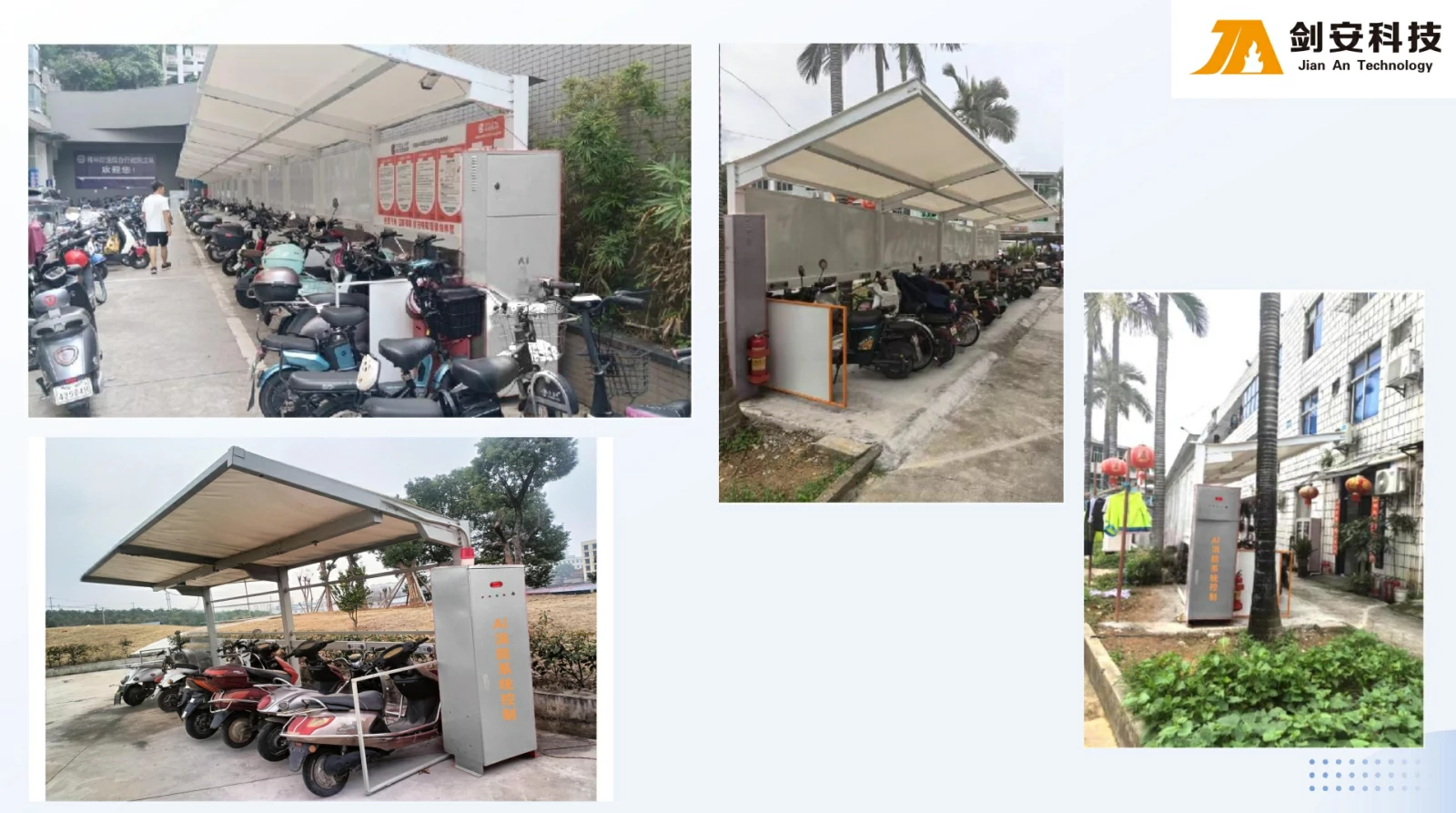

案例展示
